چگونه با فلومتر آلتراسونیک، هزینههای نگهداری و توقف خطوط تولید را کاهش دهیم؟
در صنایع مختلف، کاهش هزینههای نگهداری تجهیزات و جلوگیری از توقف خطوط تولید از اولویتهای اساسی مدیران و مهندسان است. هر بار که یک خط تولید به دلیل خرابی یا نیاز به تعمیر یک تجهیز متوقف میشود، علاوه بر هزینههای تعمیراتی، زیانهای ناشی از کاهش تولید نیز به شرکت تحمیل میگردد. یکی از تجهیزاتی که نقش حیاتی در بسیاری از فرآیندها ایفا میکند، فلومتر (دبیسنج) است که برای اندازهگیری جریان سیالات به کار میرود. انتخاب نوع مناسب فلومتر میتواند تأثیر چشمگیری بر میزان نگهداری مورد نیاز و زمان توقفات داشته باشد. فلومتر آلتراسونیک به عنوان یکی از پیشرفتهترین تکنولوژیهای اندازهگیری جریان، پتانسیل بالایی در کاهش هزینههای تعمیر و نگهداری و به حداقل رساندن زمانهای از کارافتادگی خطوط تولید دارد.
فلومتر آلتراسونیک چیست و چگونه کار میکند؟
فلومتر آلتراسونیک (Ultrasonic Flow Meter) نوعی دبیسنج است که از امواج صوتی با فرکانس بالا (فراصوت) برای اندازهگیری سرعت جریان سیال استفاده میکند. این دستگاه با بهرهگیری از جفت ترانسدیوسر (مبدل) آلتراسونیک به صورت فرستنده و گیرنده کار میکند. اصول کار به این صورت است که یک سیگنال صوتی از یک ترانسدیوسر ارسال شده و در طرف دیگر توسط ترانسدیوسر دوم دریافت میشود. زمان سفر این سیگنال صوتی در جهت جریان سیال و خلاف جهت آن اندازهگیری و مقایسه میشود. چون موج صوتی در جهت جریان سریعتر و در خلاف جهت آن کندتر به مقصد میرسد، اختلاف زمان رفت و برگشت متناسب با سرعت متوسط سیال در لوله خواهد بود. با دانستن این سرعت و سطح مقطع لوله، نرخ جریان حجمی (دبی) به دست میآید. این روش که به Transit-Time یا زمان عبور مشهور است، برای سیالات نسبتاً تمیز کاربرد دارد و دقت بالایی ارائه میدهد.
نوع دیگری از فلومتر آلتراسونیک با نام داپلر (Doppler) نیز وجود دارد که برای سیالات حاوی ذرات یا حبابها به کار میرود. در این روش، یک موج اولتراسونیک به داخل سیال فرستاده میشود و بر اساس تغییر فرکانس بازتاب یافته از ذرات معلق یا حبابهای موجود در سیال (اثر داپلر) سرعت جریان محاسبه میگردد. فلومترهای آلتراسونیک داپلر برای کاربردهایی مناسباند که سیال کاملاً تمیز نیست و مقداری ناخالصی دارد.
همچنین نوع کانال باز از فلومترهای آلتراسونیک وجود دارد که برای اندازهگیری جریان در کانالهای روباز (مثلاً جریان آب در کانال یا فاضلاب) استفاده میشود. در این حالت معمولاً ارتفاع سطح سیال با امواج آلتراسونیک اندازهگیری شده و با توجه به شکل هندسی کانال, دبی جریان محاسبه میشود.
ویژگی مهم تمام انواع فلومترهای آلتراسونیک این است که بر خلاف بسیاری از فلومترهای سنتی، هیچ قطعه مکانیکی متحرکی در مسیر جریان سیال ندارند و عمدتاً غیرتهاجمی (Non-intrusive) هستند. یعنی سنسورهای آنها یا به صورت درونخطی دیواره لوله را حس میکنند یا حتی به صورت کلمپی (Clamp-on) روی جداره بیرونی لوله نصب میشوند و بدون تماس مستقیم با سیال، جریان را اندازهگیری میکنند. این طراحی خاص، خود موجب مزایای متعددی در کاربرد فلومتر آلتراسونیک است.
نصب و انواع پیکربندی فلومتر آلتراسونیک

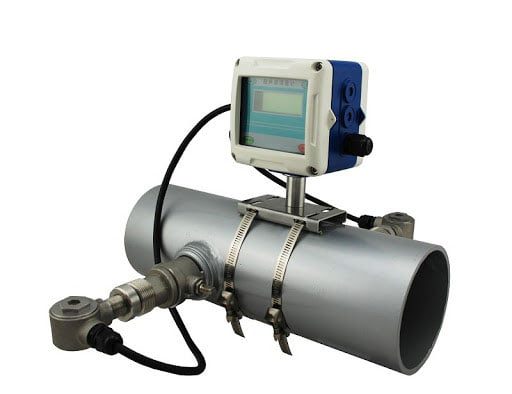

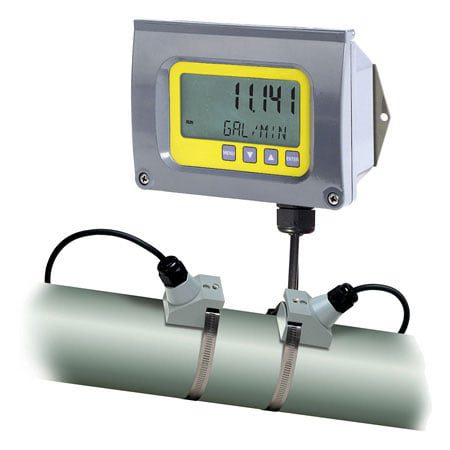

فلومترهای آلتراسونیک از نظر نحوه نصب و پیکربندی سنسورها به دو دسته کلی تقسیم میشوند: – درونخطی (Inline): در این روش سنسورهای آلتراسونیک به صورت دائمی درون بدنه لوله (یا یک قطعه فلنجی جایگزین بخشی از لوله) تعبیه میشوند. این پیکربندی برای نصبهای ثابت و مواقعی که نیاز به دقت بسیار بالا است استفاده میشود. فلومترهای درونخطی معمولاً بخشی از خط لوله را تشکیل میدهند و نصب آنها ممکن است مستلزم توقف کوتاه فرآیند جهت برش لوله و نصب فلومتر باشد. با این حال پس از نصب، این تجهیزات عملکردی پایدار و طولانیمدت ارائه میدهند. – کلمپی (Clamp-on): در این روش که محبوبیت زیادی دارد، ترانسدیوسرهای آلتراسونیک به صورت گیرهای روی دیواره خارجی لوله نصب میشوند. مزیت بزرگ روش کلمپی این است که برای نصب یا جابجایی فلومتر نیازی به قطع کردن لوله، جوشکاری یا توقف جریان فرآیند نیست. سنسورها از بیرون به لوله محکم میشوند و امواج صوتی از جداره لوله عبور کرده و به سیال میرسند. نصب آسان و سریع طی چند دقیقه قابل انجام است و برای انواع جنسهای لوله (فلزی، پلاستیکی و …) قابل استفاده میباشد. همچنین این فلومترها میتوانند به صورت پرتابل (Portable) طراحی شوند تا در نقاط مختلف به طور موقت برای اندازهگیری یا عیبیابی مورد استفاده قرار گیرند.
با انتخاب پیکربندی مناسب (درونخطی برای کاربردهای ثابت و حیاتی، یا کلمپی برای انعطاف بیشتر)، میتوان از مزایای فلومتر آلتراسونیک در شرایط مختلف بهرهمند شد.
مزایای فلومتر آلتراسونیک در کاهش هزینههای نگهداری
فلومترهای آلتراسونیک به دلیل طراحی منحصربهفرد خود، نیاز به نگهداری و سرویس دورهای بسیار کمتری نسبت به بسیاری از تکنولوژیهای دیگر دارند. در این بخش به مزایایی میپردازیم که مستقیماً منجر به کاهش هزینههای تعمیر و نگهداری در صنایع میشوند:
- عدم وجود قطعات متحرک و سایش مکانیکی: فلومتر آلتراسونیک هیچ قطعه متحرکی در مسیر جریان ندارد، بنابراین بخشهایی که دچار سایش یا اصطکاک شوند وجود ندارد. در فلومترهای مکانیکی مانند توربینمترها، چرخدندهها یا پروانههای در حال چرخش به مرور زمان فرسوده شده و نیاز به تعویض یا تعمیر پیدا میکنند. اما در فلومتر آلتراسونیک به دلیل نبود اجزای مکانیکی، عملاً سایش مکانیکی وجود نداشته و عمر مفید دستگاه بسیار افزایش مییابد. این ویژگی هزینههای مربوط به تعویض قطعات و تعمیرات دورهای را به شدت کاهش میدهد.
- طراحی بدون تماس با سیال و کاهش نیاز به کالیبراسیون: بسیاری از فلومترهای آلتراسونیک (به ویژه انواع کلمپی) حتی تماس مستقیم با سیال فرآیندی ندارند. این عدم تماس باعث میشود که مشکلاتی نظیر خوردگی شیمیایی سنسورها، رسوب گرفتن قطعات داخلی یا گرفتگی مسیر جریان در اثر سیالات ناخالص پیش نیاید. در فلومترهای سنتی (مثل فلومترهای دیفرانسیل فشار با اوریفیس و لوله پیتوت، یا فلومترهای مغناطیسی) بخشهایی از دستگاه در تماس مستقیم با سیال هستند و ممکن است دچار رسوب، خوردگی یا پوشیدگی شوند که نیاز به تمیزکاری و کالیبراسیون دورهای دارد. فلومتر آلتراسونیک با حذف این تماس مستقیم، نیاز به عملیات تمیزکاری داخلی و تنظیمات مکرر را کمتر کرده و در نتیجه هزینه نگهداری را پایین میآورد.
- عمر طولانی و پایداری عملکرد: تجهیزات آلتراسونیک به دلیل ساختار سادهتر (فاقد قطعات مکانیکی پیچیده) معمولاً از پایداری طولانیمدت برخوردارند. گزارشها حاکی است که یک فلومتر آلتراسونیک میتواند سالها بدون مشکل به کار خود ادامه دهد. این پایداری بدان معناست که تعداد دفعات خرابی ناگهانی یا نیاز به تعمیرات اضطراری در این تجهیزات بسیار کمتر است. بدین ترتیب هزینههای ناشی از تعمیرات غیرمترقبه یا تعویضهای زودهنگام قطعات حذف میشود.
با توجه به موارد فوق، سرمایهگذاری روی فلومترهای آلتراسونیک میتواند در بلندمدت صرفهجویی مالی قابل توجهی از محل کاهش هزینههای نگهداری و افزایش طول عمر تجهیزات به همراه داشته باشد.
نقش فلومتر آلتراسونیک در کاهش توقفهای تولید
یکی از عوامل هزینهزای مهم در صنایع، از کارافتادگی خطوط تولید (Downtime) به دلیل تعمیر یا تعویض تجهیزات است. فلومتر آلتراسونیک به چند شکل به کاهش زمانهای توقف تولید کمک میکند:
- نصب و راهاندازی بدون توقف خط: همانطور که اشاره شد، فلومترهای آلتراسونیک کلمپی را میتوان بدون هیچگونه توقف در فرآیند، بر روی خطوط لولهی موجود نصب کرد. نیازی به خاموش کردن پمپها، تخلیه لوله یا انجام عملیات برش و جوشکاری روی خط فعال نیست. این ویژگی بهویژه در صنایعی که وقفه در تولید بسیار پرهزینه است (مثل صنایع نفت و گاز) ارزشمند است. به کمک این تکنولوژی میتوان یک فلومتر را در حالیکه خط در سرویس است اضافه یا جایگزین نمود بدون آنکه خللی در جریان تولید ایجاد شود.
- کاهش زمان تعمیرات و تعویض: در صورت بروز اشکال در یک فلومتر آلتراسونیک، به دلیل ساختار ساده و مدولار آن، عملیات عیبیابی و تعویض احتمالی قطعه معیوب سریعتر انجام میشود. به طور مثال، اگر یک ترانسدیوسر دچار مشکل شود، تعویض آن (خصوصاً در مدلهای کلمپی) به سرعت قابل انجام است و نیازی به توقف طولانی فرآیند ندارد. حتی در بسیاری موارد، میتوان یک فلومتر آلتراسونیک پرتابل را موقتاً به خط متصل کرد تا در طی تعمیر فلومتر اصلی، اندازهگیری جریان ادامه یابد. این انعطافپذیری باعث میشود تولید به خاطر خرابی ابزار اندازهگیری کمتر دچار وقفه شود.
- قابلیت عیبیابی و پایش پیشگیرانه: فلومترهای آلتراسونیک مدرن امکان پایش وضعیت و تشخیص مشکلات را فراهم میکنند. از آنجا که این دستگاهها میتوانند جریان را به صورت پیوسته و با دقت بالا مانیتور کنند، هر گونه افت غیرعادی در جریان یا نوسان میتواند به سرعت تشخیص داده شود. برخی مدلهای قابل حمل نیز امکان سرکشی به بخشهای مختلف خط لوله را برای یافتن نشتیها یا مشکلات احتمالی میدهند. با شناسایی زودهنگام مشکلات (مثلاً کاهش دبی ناشی از گرفتگی یک فیلتر یا نشت سیال)، میتوان پیش از آنکه این مشکلات به توقف جدی تولید منجر شوند، اقدامات اصلاحی را انجام داد. این رویکرد نگهداری پیشگیرانه (Predictive Maintenance) کمک میکند تا از توقفات برنامهریزینشده جلوگیری شود و درصد دسترسی عملیاتی تجهیزات (uptime) افزایش یابد.
- عدم ایجاد افت فشار در فرآیند: فلومترهای آلتراسونیک چون مانعی در مسیر جریان قرار نمیدهند، افت فشاری در خط ایجاد نمیکنند. این بدان معناست که در طول عملیات عادی، استفاده از این فلومتر تاثیری بر عملکرد فرآیند (مثلاً ظرفیت پمپها یا سرعت تولید) ندارد. در برخی سیستمها، تجهیزات اندازهگیری سنتی (مانند اریفیسها یا فلومترهای توربینی) موجب افت فشار محسوس میشوند که گاهاً برای جبران آن نیاز به افزایش توان پمپ یا تغییر شرایط فرآیند است. ولی با حذف افت فشار، فرآیند روانتر عمل کرده و احتمال بروز مشکلات ناشی از کاهش فشار یا دبی به صفر میرسد. نتیجه نهایی، پایداری بیشتر خط تولید و جلوگیری از وقفههای ناخواسته است.
با این مزایا، روشن است که فلومتر آلتراسونیک میتواند نقش موثری در به حداقل رساندن زمانهای خواب خط و افزایش بهرهوری تولید ایفا کند.
کاربردهای فلومتر آلتراسونیک در صنایع مختلف
یکی از دلایل استقبال گسترده از فلومترهای آلتراسونیک، کاربردپذیری وسیع و سازگاری آنها با انواع صنایع و سیالات مختلف است. این ابزار اندازهگیری به دلیل ویژگیهای ذکر شده (دقت بالا، عدم تماس با سیال، نگهداری کم و …) در حوزههای گوناگون صنعتی به کار گرفته میشود. در ادامه به چند صنعت مهم و نقش فلومتر آلتراسونیک در کاهش هزینه و بهبود عملیات در آنها اشاره میکنیم:
- صنایع نفت و گاز: در بخش بالادستی و پاییندستی نفت و گاز، اندازهگیری دقیق جریان سیالات (نفت خام، گاز طبیعی، فرآوردههای نفتی) بسیار حیاتی است. فلومترهای آلتراسونیک به دلیل دقت و تکرارپذیری بالا و نیز نداشتن اجزای مستهلکشونده، برای اندازهگیری جریان در خطوط لوله انتقال نفت و گاز ایدهآل هستند. به علاوه، نیاز نگهداری اندک این تجهیزات یک مزیت بزرگ است زیرا وقفه در اندازهگیری یا خطا در ابزار میتواند هزینههای سنگینی داشته باشد. با نصب فلومتر آلتراسونیک، شرکتهای نفت و گاز میتوانند مطمئن باشند که دستگاه اندازهگیری جریان آنها سالها بدون نیاز به تنظیم مجدد یا تعمیر اساسی کار میکند و بنابراین توقف ناگهانی در صادرات یا فرآیند پالایش به حداقل میرسد.
- پتروشیمی و صنایع شیمیایی: در صنایع شیمیایی، سیالات متنوعی شامل اسیدها، بازها و مواد خورنده جریان دارند. بهکارگیری فلومترهای سنتی در این شرایط میتواند مشکلساز باشد زیرا تماس مستقیم قطعات فلومتر با سیال خورنده منجر به خرابی زودرس میشود. فلومتر آلتراسونیک با نصب کلمپی و عدم تماس با سیال، راهحلی ایدهآل برای این محیطهاست. علاوه بر این، در واحدهای پتروشیمی که صدها خط لوله با قطرهای مختلف وجود دارد، قابلیت استفاده از یک نوع فلومتر آلتراسونیک برای سایزهای گوناگون لوله (با تنظیم محل سنسورها) باعث سادهسازی انبار قطعات یدکی و کاهش هزینه میشود. در کل، صنایع شیمیایی از مزیت تعمیر و نگهداری پایین این فلومترها بهره میبرند و میتوانند فرآیندهای خود را با توقف کمتر اداره کنند.
- صنایع غذایی و دارویی: در تولید مواد غذایی، آشامیدنی و داروسازی، بهداشت و استریل بودن فرآیند اهمیت فوقالعادهای دارد. ابزارهایی که در تماس با مواد غذایی یا دارویی هستند باید مرتباً تمیز و استریل شوند که این به معنای توقفهای دورهای خط تولید است. فلومترهای آلتراسونیک کلمپی این مشکل را حل کردهاند؛ چون اصلاً با سیال داخلی در تماس نیستند، خطر آلودگی محصول را به صفر میرسانند. علاوه بر آن، این فلومترها برای سیالات تمیز و حتی ویسکوز (مانند شربتها یا محلولهای دارویی غلیظ) عملکرد دقیقی دارند و افت فشار ایجاد نمیکنند. نتیجتاً کارخانههای تولید مواد غذایی و داروسازی با استفاده از این تکنولوژی میتوانند ضمن حفظ کیفیت و پاکیزگی محصول، از تعطیلیهای مکرر جهت شستشو و تعمیر تجهیزات جلوگیری کنند.
- صنایع آب و فاضلاب: در شبکههای توزیع آب شهری، تصفیهخانهها و سیستمهای فاضلاب، کنترل جریان برای مدیریت منابع و جلوگیری از هدررفت آب ضروری است. فلومترهای آلتراسونیک به دلیل نصب ساده بر روی خطوط لولهی موجود (بدون قطع جریان) گزینهای بسیار مناسب برای ارتقای سیستمهای قدیمی اندازهگیری جریان آب هستند. در این صنعت اغلب لولههای با قطر بزرگ و جنسهای متنوع (فلزی، PVC، بتن و …) به کار میرود که فلومتر آلتراسونیک تقریباً با همه آنها سازگار است. مهمتر اینکه این تجهیزات نیاز به بازبینی و کالیبراسیون مکرر ندارند و سالها در شرایط سخت محیطی (رطوبت، خورندگی) پایدار میمانند.
- نیروگاهها و صنایع فولاد و معدن: در نیروگاههای تولید برق، پایش جریان آب تغذیه دیگها، بخار و سوخت مایع یا گاز اهمیت دارد. فلومتر آلتراسونیک به خاطر تحمل دما و فشار بالا و نیز عدم ایجاد افت فشار، در این بخشها به کار گرفته میشود و به پایداری عملکرد نیروگاه کمک میکند. در صنایع فولاد و معادن نیز برای اندازهگیری جریان آبهای خنککننده، دوغابهای معدنی و سایر سیالات فرآیندی، فلومتر آلتراسونیک کاربرد دارد. هر جا که سیال حاوی ذرات جامد باشد، نوع داپلر آلتراسونیک میتواند بدون گرفتگی مسیر، دبی را اندازهگیری کند.
به طور خلاصه، تقریباً در هر صنعتی که نیاز به اندازهگیری جریان سیال باشد، فلومتر آلتراسونیک میتواند با ارائه دقت بالا، نصب آسان و نگهداری کم، گزینهای جذاب باشد. گستردگی کاربرد این تکنولوژی از فرآیندهای تمیز و بهداشتی گرفته تا سیالات خورنده و حتی دوغابی، نشاندهنده انعطافپذیری بالای آن است.
نتیجهگیری
خرید فلومتر آلتراسونیک به عنوان یک راهکار نوین اندازهگیری جریان، توانستهاند بسیاری از محدودیتها و مشکلات روشهای قدیمیتر را برطرف کنند. نبود قطعات مکانیکی مستهلکشونده، نصب آسان و غیرتهاجمی، دقت و پایداری بالا و سازگاری با شرایط گوناگون فرآیندی، همگی دست به دست هم دادهاند تا این فناوری به طور محسوسی هزینههای نگهداری را کاهش داده و بهرهوری عملیاتی را افزایش دهد. صنایع مختلف با بهکارگیری فلومترهای آلتراسونیک شاهد کاهش دفعات تعمیرات تجهیزات اندازهگیری، کاهش نیاز به توقف خط برای سرویس و همچنین بهبود نظارت بر فرآیندها بودهاند. گرچه هزینه اولیه این دستگاهها نسبتاً بالا است، اما عمر بیشتر و نیاز کمتر به تعمیرات در بلندمدت صرفهجویی چشمگیری به همراه داشته و استفاده از آنها را توجیه میکند. بنابراین استفاده از تجهیزاتی مانند فلومتر آلتراسونیک یک سرمایهگذاری هوشمندانه برای آیندهی صنعت به شمار میآید.
